JD-301法兰式陶瓷液位变送器

产品编号:法兰式陶瓷液位变送器 规格型号:JD-301型 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-06 11:14 浏览次数:
商品介绍

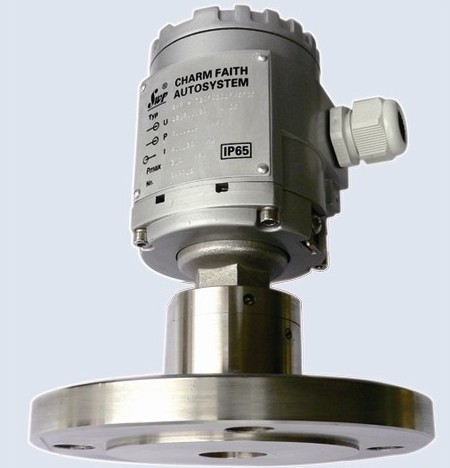

 JD-301法兰式陶瓷液位变送器

                                                         JD-301型法兰式陶瓷液位变送器



JD-301型法兰式陶瓷液位变送器.其传感器采用干式陶瓷压力传感技术,具有精度高、长期稳定性好、工作温度范围宽、抗载能力强、体积小,膜片面积大、不积物、可带现场指示器和不带现场指示器。其过程连接形式为标准法兰,法兰材料1CrNi9Ti和聚四氟乙烯。

JD-301型法兰式陶瓷液位变送器已广泛用于各领域中腐蚀性介质液体的静压、液位测量,尤其是卫生、食品、粘稠介质行业的压力、液位测量。也可用于气体或蒸汽等压力参数的测量。

技术参数:
◆测量范围
相对压力:0~1.6MPa、-0.1~1.6MPa
最小可测量±1KPa(100mmH20)
静压液位
最大液位高度:100m
最小液位高度:0.1m
◆测量膜片
96%氧化铝陶瓷
◆法 兰 1Cr18Ni9Ti 聚四氟乙烯
◆最大液位高度:100m
◆负相对压力
最大测量范围-1~2.4MPa
最小测量范围-1KPa~1KPa
◆结构和材料
外壳:膜压铸铝
尺寸:70×70×130
◆标准法兰:GB911.6-88
◆防护等级:IP65
◆重量:3.8Kg

选型表
JD-301 代码说明
变送器类型 G 普通型
B 本安型
过程连接材料 1 不锈钢316L
2 聚四氟乙烯
过程法兰形式 A DN50 L=0mm PN1.6Ma 1Cr18Ni9Ti
B DN50 L=50mm PN1.6Ma 1Cr18Ni9Ti
C DN50 L=0mm PN1.6Ma 1Cr18Ni9Ti
D DN80 L=50mm PN1.6Ma 1Cr18Ni9Ti
E DN50 L=0mm PN1.6Ma 聚四氟乙烯
F DN50 L=50mm PN1.6Ma 聚四氟乙烯
G DN80 L=0mm PN1.6Ma 聚四氟乙烯
H DN80 L=50mm PN1.6Ma 聚四氟乙烯
密封材料 F 氟橡胶
P 氟硅橡胶
Y 约定的特殊要求
输出信号 0 0-20mA
4 4-20mA
现场显示 N 无现场显示表
A 有现场显示表
精度等级 2 0.25级
5 0.5级
测量量程(非标量程直接书写) X 见量程代码表
