JD-UQK型浮球液位变送器

特点：

■安装方便，结构简单
■性能可靠
■耐腐蚀、防爆

主要技术参数

■测量范围：L：0~6000mm由用户任选（PVD材质L：0~3000mm）
■输出信号：4~20mADC。
■精度：±0.55g/cm3
■介质密度：≥0.55g/cm3
■介质粘度：≤1.25St（1St=10-4m2/S）。
■工作温度：-40~+135℃
■工作压力：1.6，2.5Mpa，（PVD材质0.6Mpa）

■环境温度：-40~+60℃
■负载阻抗：600п（24VDC时）
■供电电压：24VDC
■出线口接头：内螺纹M20×1.5
■连接法兰：JB/T82.1-94，DN25，PN0.6，1.6，2.5Mpa，其它法兰标准如GB，HGJ，ANSI等请用户注明。
■关联设备：LB887S齐纳安全栅■防爆标志：隔爆型dⅡBT4 合格证号：GYB95139
本安型ibⅡBT4 合格证号：GYB95140
本安型敷设电缆的电感、电容量不超过4.2mH、0.13цF
本安型配用安全栅LB887S或LB987S（R），配用其它关联设备见设备一览表
■1Cr18Ni9Ti，聚四氟乙烯，聚氯乙烯

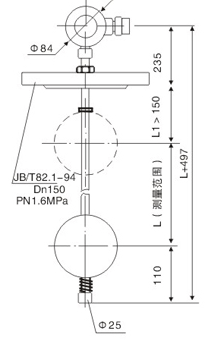

外形尺寸

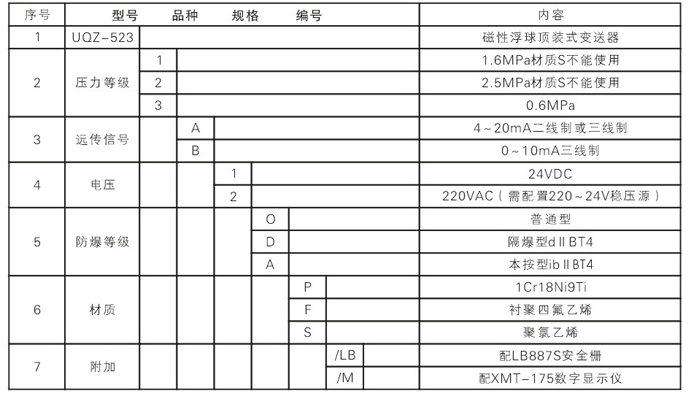

JD-UQZ-523型磁性浮球液位计标志

还需注明测量范围，介质密度及L1尺寸

■选型举例：JD-UQZ-523-1AP/LB/M,磁性浮球顶装式变送器
压力：PN1.6Mpa
输出：4~20mA，远传装置
供电：24VDC，本安型
材质：1Cr18Ni9Ti
配安全栅和数字光柱显示表

系统接线

使用须知

■去点安全栅，将安全栅两端的导线直接连接，即构成普通型或隔爆型。安全栅具体安装要求见该产品说明书。
■本系统在调试时，必须断开安全栅，将安全栅两端导线直接连接，以防安全栅烧坏。

订货须知

订货时请提供下列数据
■型号规格
■测量范围、L1尺寸
■被测介质密度
■工作温度
■工作压力
■是否配套供应容器上法兰、螺栓、螺母、密封垫圈等配件
