JD-K型DBS316扩散硅压力变送器

使用对象

液体、气体、蒸汽压力测量、液体液位测量。

特点
●精度高，稳定性好。 ●二线制工作方式，4～20mA信号输出。 ●敏感部件及线路板是全固体结构，坚固抗振。 ●抗干扰能力强，温度稳定性好。 ●防爆壳体结构，可全天候使用。 ●具有最优良的防腐性能，保证最好的防腐性价比。 ●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上。	K1型	K2型

工作原理

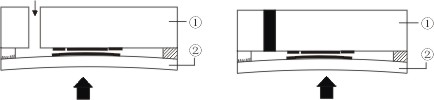

介质压力直接作用于陶瓷片，使测量膜片产生偏移。正常的压力使膜片偏移0.025mm，超压状态也只使膜片偏移0.1mm。此时，测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准信号输出。

测量系统接线图

在系统回路中必须采用屏蔽信号电缆，并可靠接地。

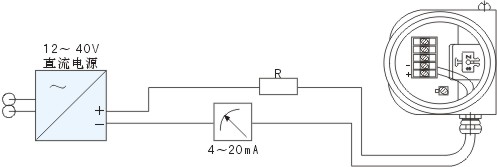

测量系统示意图（4～20mA）

本安型压力变送器

JD-KDBS316本安型压力变送器采用本质安全电路，适用于爆炸危险区域，防爆等级Exd ⅡBT4，技术性能指标与普通型压力变送器相同。
在系统回路中必须采用屏蔽信号电缆，并可靠接地。

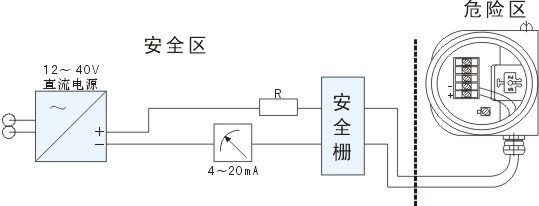

本安型测量系统示意图（4～20mA）

安装方式

JD-K系列压力变送器通常采用管道直接安装方式，建议加装一次阀门，便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管，便于冷却介质，否则会造成测量不准甚至损坏变送器。

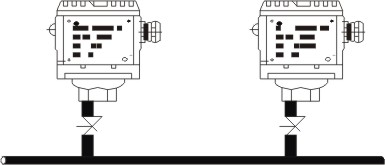

管道直接安装方式

固定配件

用户可依据现场环境及固定要求，用墙装配件或管装配件。

墙壁固定B3
1-螺钉M5 2-膨胀螺钉M8 垂直管架固定B1

水平管架固定B

外形尺寸

K1型外形尺寸图

K2型外形尺寸图

技术性能及指标

电源：24V·DC；无负载时变送器可工作在12V·DC，最大为40V·DC。
负载特性：输出信号：4～20mA
负载阻抗R与电源电压V的关系：R≤50（V-12）Ω
量程和零点：打开接线端侧盖后连续可调，零点调整范围为最大量程的±5%，量程调整范围为最大量程的40%～ 100%。

温度范围：环境温度-40℃～80℃
介质温度-40℃～85℃
储存温度-40℃～85℃
超压极限：见量程表
相对湿度：0～95%。
阻尼：0.5S。
重量：0.85kg，
精度：±0.2%包括线性、变差和重复性的综合误差。
稳定性：最大量程的±0.1%（1年）
温度影响：在-20～80℃内，变化量±0.15%/10℃。
超压影响：加超压极限内压力后，误差为最大量程的±0.25%。

最大负载阻值

振动影响：在任何轴向上频率15Hz，误差小于最大量程的±0.01%/g。
电源影响：小于输出量程0.01%/V。
负载影响：如输入电压满足负载特性，则无负载影响。
安装位置影响：无。

JD-K型压力变送器型谱表

膜片材料

JD-K1 陶瓷电容
JD-K2 扩散硅

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

变送器类型

S
I

标准型
本安型ExibⅡBT4

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接件材料

1
9

不锈钢316L
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接方式

R
G
M
A
Y

外螺纹G 1/2
外螺纹M 20×1.5
外螺纹G 1/2 小孔
外螺纹 1/2 NPT
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封件材料

1F
2F
9F

模氟橡胶
丁腈橡胶
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

信号输出方式

4～20mA二线

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外壳类型

A
B
Y

铝外壳无现场指示IP65
铝外壳带现场指示IP65（模拟指示表）
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|

精度等级

2
5
9

0.2
0.5
特殊要求

|
|
|
|
|
|
|
|

测量范围（见标准量程表）

非标准量程

|
|
|
|
|
|
|

JD-K1

标准量程表

测量范围	代号	量程调节范围	过载
0～4KPa	D1	0.7～7KPa	0.6
0～6KPa	D2	0.7～7KPa	0.6
0～10KPa	D3	1.0～10KPa	0.6
0～16KPa	D4	10.0～20KPa	0.6
0～20KPa	D5	10.0～20KPa	0.6
0～25KPa	D6	12.0～30KPa	0.6
0～40KPa	D7	12.0～40KPa	0.6
0～60KPa	D8	20.0～60KPa	0.6

0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0

0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0
0～1.6MPa	F3	0.6～2.0MPa	4.0
0～2.0MPa	F4	0.6～2.0MPa	4.0
0～2.5MPa	F5	1.2～4.0MPa	4.0
0～4.0MPa	F6	1.2～4.0MPa	6.0
0～6.0MPa	F7	2.0～6.0MPa	9.0

0～10MPa	H1	3.0～10MPa	20
0～30MPa	H2	3.0～30MPa	60

-2～2KPa	C1	2.0～7.0KPa	0.6
-5～5KPa	C2	5.0～20KPa	0.6
-10～10KPa	C3	2.0～20KPa	0.6
-20～20KPa	C4	8.0～20KPa	0.6
-50～50KPa	C5	10.0～100KPa	0.6
