JD-3051LT单法兰液位变送器
JD-3051LT单法兰液位变送器
用途
通用技术性能和参数
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC（详见负载特性图）
负载特性：
量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：DP类零位误差：对于14MPa,±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3）,在管道压力下通过调零给予校正。
HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表（%）：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）

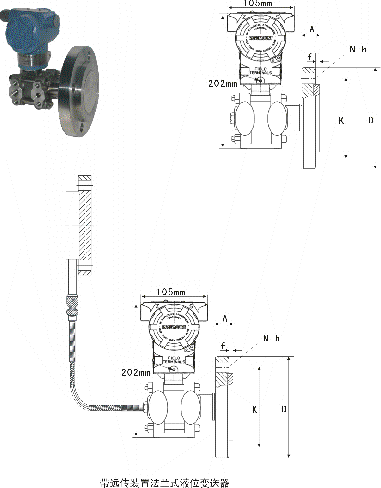

典型产品外形尺寸
法兰联接尺寸表
法兰规格
外形尺寸
安装尺寸
插入筒尺寸
代号
通径
压力等级
外径
D凸面直径
d厚度
A凸面高
f分布圆
K螺孔数
n直径
h螺栓
f直径
B凸出长度
L
2A1
2"
150Lb
φ152
φ92
23
5.5
φ120.6
4
φ19
M16
暂供
φ600 （0"）
50 （2"）
100（4"）
150（6"）
2A3
300Lb
φ165
26
φ127
8
2A6
600Lb
31
3A1
3"
150Lb
φ191
φ127
27.5
φ152.4
4
φ19
M16
φ77
3A3
300Lb
φ210
32.5
φ168.3
8
φ23
M20
3A6
600Lb
37.5
4A1
4"
150Lb
φ229
φ157
28
φ190.5
φ19
M16
φ95
4A3
300Lb
φ254
33.5
φ200
φ23
M20
4A61
600Lb
φ273
43.5
φ216
φ25
M22
JD-3051LT型法兰式液位变送器
代号
测量范围 （KPa）
3
4
5
60 － 1.3～ 7.5
0 － 6.2～ 37.4
0 － 31.1～ 186.8
0 － 117～ 689.5
代号
输出形式
SF
S4～20mA.DC 数字放大器，带4位数字显示
4～20mA.DC 智能放大器，并采用HART协议通讯
代号
负压侧容室和接头材质
负压侧排气／排液阀材质
负压侧隔离膜片材质
12
22
23
24
25
33
35碳钢
316钢
316钢
316钢
316钢
哈氏合金C
哈氏合金C316钢
316钢
316钢
316钢
316钢
哈氏合金C
哈氏合金C316L钢
316L钢
哈氏合金C
蒙耐尔合金
钽
哈氏合金C
钽
代号
正压侧隔离膜片材质
正压侧接液密封面材质
A
B
C
N
V
H316L钢
哈氏合金C
钽
镍200
蒙耐尔合金
钛
平法兰式与远传膜片
相同材料
凸法兰式均为316钢
代号
安装法兰通径
2
3
4通径2"
通径3"
通径4"注：供货产品的密封面为RF型突面式。根
代号
压力等级
据需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型环连接面式。
1
3
6150Lb或PN10/16bar
300Lb或PN25/40bar
600Lb或PN64bar
代号
灌充液
L
S低粘度硅油 －60～150℃ ρ=0.93
普通硅油 －45～250℃ ρ=0.96
代号
膜片凸出长度（mm）
0
2
4
60 （平膜片形式）
50（2"）
100（4"） 注：可供非系列长度。
150（6"）
代号
选用件
S
M3
d
I负压侧带一个远传装置
数显指示表 4位LCD数字显示
隔爆型，防爆标志ExdⅡBT4-6
本安型，防爆标志ExiaⅡCT5注：“□” 内填入毛细管长度代号：05（1.5米）、10（3米）或15（4.5米），一般负压侧提供扁平式。
JD-3051LT 4 E 23 B 3 A 1 L 0 S15 M1 0～25KPa 选型举例
