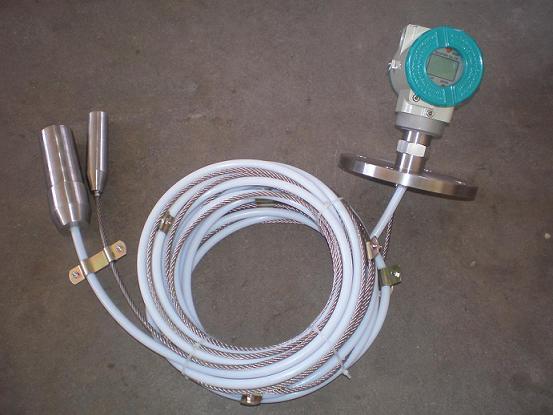

 JD-UDR射频导纳液位计

      淮安金鼎自动化仪表有限公司专业生产的JD-UDR系列射频导纳物位(液位)变送器(以下简称变送器)是我公司开发的国内第一台射频导纳变送器,属国家级新产品,填补国内空白。其独特的电路组件全部选用优质的进口器件; 它采用射频导纳技术,不仅只是射频电容物位计单一的容抗测量,而且还同时测量阻抗,模块的防挂料电路将容抗信息和阻抗信息综合在一起,能可靠地消除传感器和容器壁上挂料或结垢影响,它采用全电子设计,无拆卸或磨损的可动部件。因此,测量范围大、精度高、安装简单方便、免维护、使用寿命长。它采用多种裸露和绝缘材料型式的探头,几乎用于所有场合物位的粘稠、沾污介质、颗粒状介质、混合介质测量。特别用于强酸、碱等腐蚀性强介质的测量。它成功地解决了原钢带式物位计卡带、安装复杂、机械磨损量大等弊端,是原钢带物位计的更新产品。可广泛用于石油、化工、冶金、医药、电力、品、造纸等工业领域的物位(液位)连续测量。该变送器将物位量转换成4~20mADC的国内外电动仪表及集散控制DCS系统等配套使用,实现工艺流程的自动检测和自动控制。

变送器有一体化安装和分体式安装两种,并带有100%现场指示表,方便现场巡检,有隔爆型、本安型和普通型。产品具有价格便宜质量优等特点。

造型指南

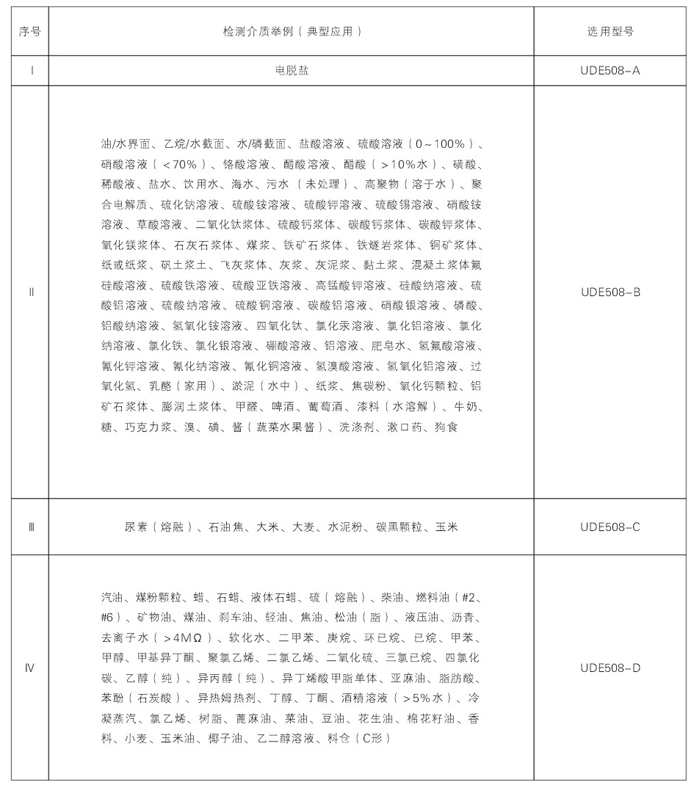

■您可以从“按所测介质选择产品型号索引”中直接选择所需仪表型号(见表二)
■若从上述索引中查不到您所需仪表型号或仪表参数不能满足您的条件,请与本公司工程师联系,可以为您推荐选择合适的产品。

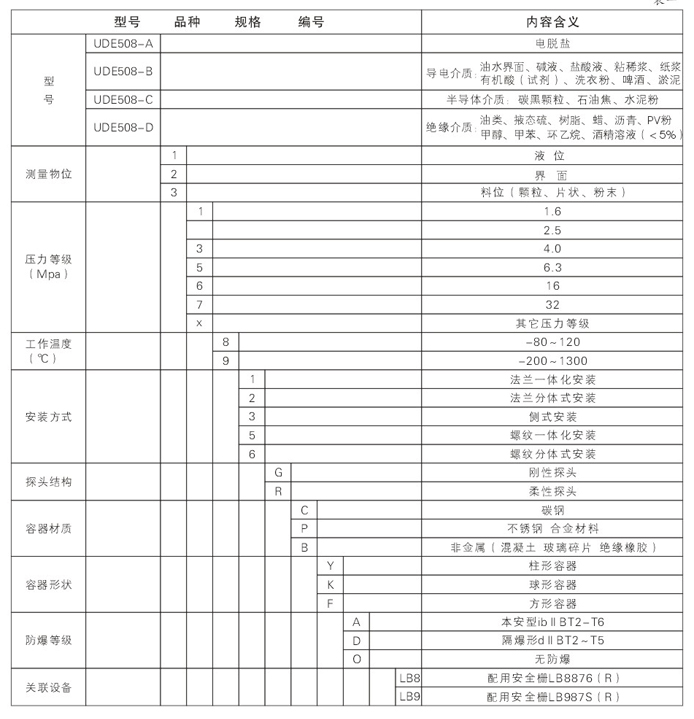

产品型号、编号计内容含义

■选型举例:UDE508-B2581GCYALB9,UDE508-B型射频导纳物位(液位)变送器,测量介面,工作压力6.3Mpa,工作温度-80~120℃,法兰一体化安装,选用刚性探头,容器为碳钢材质,容器形状为柱形,本安型配用LB987S安全栅,上部介质为柴油,下部介质为水,L1=3500mm,L2=200mm,H=3300mm。
注:选型、订货时须注明介质名称(或介电常数),l1(探头插入长度),l2(法兰面至量程上限距离),H(测量范围)。
按所测介质选择产品型号索引

工作原理与结构

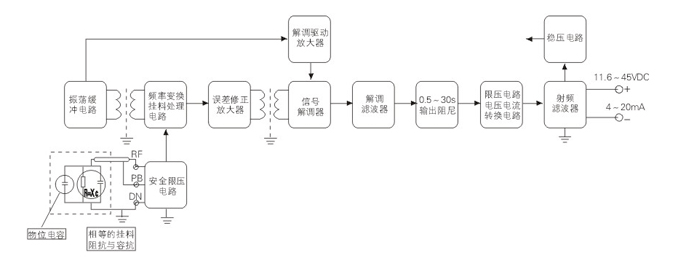

变送器有检测部分和变送部分组成,检测部分主要由探头、保护套外壳、指示表等组成;变送部分主要由振荡器、电桥电路、误差修正放大电路、解调驱动放大器、信号解调器、延时调节电路、零位和量程调节、三端防挂料屏蔽电路、限压电路、电压电流转换电路及指示表等组成(如图一所示意)。
在金属容器上装一个射频导纳变送器,变送器的探头与金属容器的容器壁及物料介质形成一个电容C=Eo.s÷D,Eo为探头与金属容器壁间空气的介电常数(Eo≈);S位探头与金属容器间的面积;D位探头与金属容器鄙间的距离。在初始状态下,调整电桥电路调电容器的大小,平衡掉初始电容Co(分布电容)使变送器的输出信号位零(即4mA值)。
当容器内装有物料介质时,由于物料介质的介电常数大于“1”,存在一个物料介质电容Cw=C=E.So.H÷D,E为物料介质介电常数;So是单位长度探头与金属容器壁间的面积;H为物料介质高度,对于一个容器来说,物料介质的E是固定的,So、D是固定,所以测量的电容与物料介质的高度(H)成正比,增大的电容使电桥失去平衡,输给解调器的电压正比于电桥不平衡度,由物位变化引起的信号变化,经解调器、解调滤波放大,输出阻尼后,转换成与物位成正比的4-20mA电流信号输出,无论是射频电容式射频导纳式的变送器均可准确地测量介质的物位。
当容器排料物位下降时,会在探头上附着一层挂料,对于高导电物料介质的测量情况就会发生变化,以前纯电容现象变为由电容和电阻组成的复合阻抗,这时由于挂料的电阻远大于液体中的电阻而造成的,这种由电阻和电容组合而成的符合信号称之为导纳,从而引起两个问题;
第一问题:探头本身相当于一个电容,它不消耗变送器的能量(纯电容不耗能),若探头表面覆盖有挂料,则探头电路中含有电阻,挂料的阻抗会消耗能量,从而产生检测输出信号错误,在振荡器与电桥之间增设一个缓冲放大器电路以后,使消耗的能量得到补充,因此就不会降低加在探头上的振荡电压。
第二个问题:对于高层电的物料介质,探头绝缘层表面的接地点扩展到整个挂料层,使有效电容扩展到挂料的顶端,这样就会产生挂料误差,切挂料的导电性越强误差越大。但任何物料介质都不是完全导电的,从电学角度看,挂料层相对于一个电阻,探头被挂料覆盖部分相当于一条由无数个无穷小的电容和电阻组成的传输线,根据对导电挂料电特性的研究发现,如果挂料足够长则挂料的容抗和阻抗相等,根据对挂料阻抗所包含的信息,在电路中增设一个交流驱动电器,该驱动电路与交流变换器和同步检测器一起就可以分别测量电容和电阻,由于挂料的阻抗和容抗相等,电路上测得总电容相当于C物位+C挂料再减去与C挂料想等的电阻,就可以实际测量物位的真实电容值,从而排除挂料对输出信号的影响。
即:C测量=C物位+C挂料-R挂料
C测量=C物位

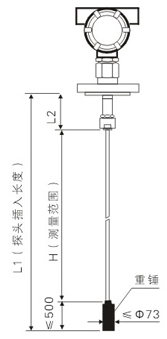

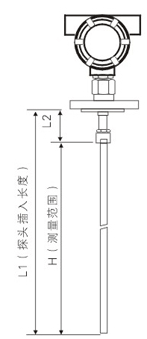

外形尺寸

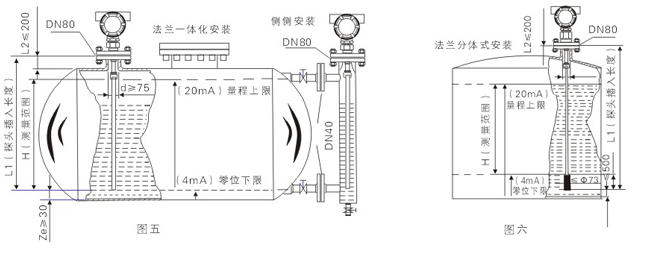

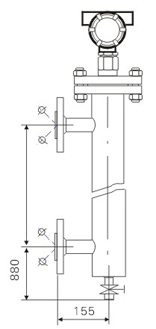

安装方法

注:Ⅰ.0.05-3.5m建议选用刚性探头,采用法兰或螺纹安装方式。
Ⅱ.3.5-50m建议选用柔性探头,柔性探头采用DN80法兰安装方式。
Ⅲ.选用时须注明介质名称(或介电常数)l1(探头插入长度),l2(法兰面至量程上限的距离)及H(测量范围)。
Ⅳ选用分体安装所用的镀锌钢管及挠性管由用户自备。

防爆安全使用注意事项

     JD-UDE系列射频导纳物位(液位)变送器,经国家仪器仪表防爆安全监督检验站检验认可。符合GB3836.1-83和GB3836.4-83国家防爆标准要求,产品防爆标志ib || BT2-T6;d || BT2-T5用户在使用产品时应注意下列事项:
■仪表外壳设有接地端子,用户在使用安装时应可靠接地。本安型射频导纳物位(液位)变送器必须与LB887S(LB887R)及LB987S(LB987R)齐纳安全栅配套使用,构成本质安全防爆系统
■本按系统的接线见图八、图九,本安系统的布线应尽量避免电磁干扰的影响,并将电缆分布参数控制在4.2mH;0.13uF以内
安全栅的安装使用和维护应遵守安全栅的使用说明书
■变送器的安装、使用和维护同时遵守中华人民共和国爆炸性危险场所电气安装规程(试行)

订货须知

■产品名称 规格 型号
■工作压力 工作温度 防爆标志
■材质名称
■测量范围
■连接螺纹标准 法兰标准
■是否配备法兰、螺栓、螺母、密封圈
■标明介质介电常数、材质
