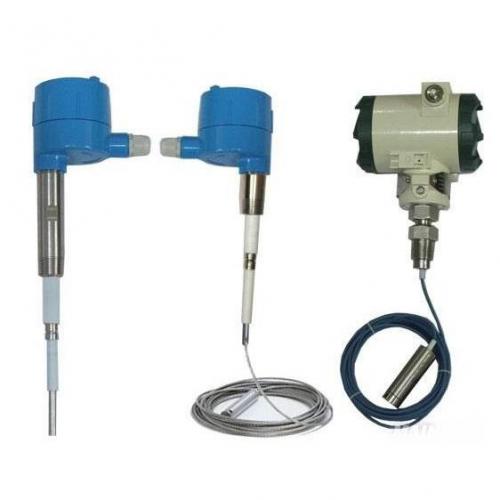

JD-300射频导纳物位计

产品编号:射频导纳 规格型号:JD-300 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-05 13:32 浏览次数:
商品介绍

 JD-300射频导纳物位



射频导纳物位计的概述

        JD-300系列为通用型点位控制仪表。产品用于限位控制和报警,仪表广泛应用于工业和民用现场,适用于大多数应用场合。仪表由一个电路单元,与一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。仪表可选整体或分体安装。

       JD-300系列射频导纳物位是电容式物位开关的换代产品,解决了物料的粘附问题,相对于其他同类产品具有更高的系统稳定性。即使在极端恶劣的现场条件下,也能可靠工作,而不受挂料、温度、压力、材料密度、湿度、甚至物料化学特性变化影响。220V或24VDC供电,以性能可靠、安装方便得以大量应用。

射频导纳物位计的测量原理

       射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,而射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与灌壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。

射频导纳物位与电容式技术最重要的区别在于测量量的多样化和防挂料技术。

射频导纳物位测量量多样化在于不止是测量电容,而是测量电容、电阻和电感的综合量,使测量更全面、更准确。

射频导纳物位计的特点

通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,最高测量温度可达800℃,最大压力可达5Mpa,并可应用于腐蚀、冲击等恶劣场合

防挂料 :独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

免维护 :测量过程无可动部件,不存在机械部件损坏问题,无须维护。

抗干扰 :接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

准确可靠:测量量多样化,使测量更加准确,泽良不受环境变化影响,稳定性高,使用寿命长

射频导纳物位计的典型应用

导电、绝缘液体………………………化工、油田、水及污水处理

导电、绝缘浆体………………………造纸、制药、水及污水处理

粉末:灰、粉…………………………电厂、冶金、水泥

颗粒:煤、粮食………………………电厂、冶金、粮食

性能指标

供电:20VAC±50VAC 50/60HZ(标准) 延时:1-50s(可选)

110VAC±25VAC 50/60HZ(标准) 高地位报警:现场可设置为HLFS(高位报警

20VDC±50VDC(可选) 方式)或LLFS(低位报警方式)

输出:DPDT继电器(双刀双掷) 火花防护(对传感器):内置火花防护电路

输出容量:220VAC 5A 电气接口:M20×1.5

环境温度:-40℃~70℃ 电缆:分体式电子单元与传感器之间的专用连接电缆 表尊5m,最长50m

介质温度:-40℃~70℃ 过程连接:NPT螺纹安装(标准)

分辨率:<0.5PF 法兰连接

外壳防护:IP66

20mm(绝缘介质) 防爆:EXD「ia」ia Ⅱ CT4

重复性:<1mm(导电介质)

响应时间:<0.5s

射频导纳物位计的选型指南

JD-300

点位开关系列

电源

A

220VAC

B

24VAC

C

110VAC

延时

D

E

0-50s

灵敏度

F

标准

C

小量程高灵敏度

传感器

见MAT传感器选型表

I

整体安装

R

分体安装

防爆

E

Z

JD-300系列射频导纳物位计传感器选型

型号

温度压力

标准长度

最大长度

CSL长度

传感器材质

传感器外形

安装尺寸

应用

C11

120℃/1.5Mpa

450mm

杆式1.5m

缆式6m

250mm/

100mm

304ss(其他可选)/TFE

直径:18mm

三级杆式/缆式

3/4”NPT

1”NPT(可选)

常温常压

一般应用液体

、浆体、颗粒

C12

230℃/1.5Mpa

450mm

杆式1.5m

缆式6m

250mm/

100mm

304ss(其他可选)/PPS

直径:8mm

三级杆式/缆式

3/4”NPT

中温中压

一般应用液体、、浆体、颗粒

C13

800℃/常压

25℃/5Mpa

450mm

杆式1.5m

缆式5m

250mm

304ss(其他可选)/陶瓷

直径:12mm

三级杆式/缆式

3/4”NPT

高温超高温

应用只有分体安装形式

C14

80℃/常压

450mm

直径40mm 15m

直径8mm 30m

304ss(其他可选)/聚酰氨树脂

200mm*200mm三级板式

3/4”NPT

堵煤强冲击只有分体安装形式

C15

230℃/1Mpa

450mm

450mm

250mm

304ss(其他可选)/环氧树脂

直径:20mm

三级杆式

3/4”NPT

低料位加重型强冲击只有分体安装形式

C16

200℃/3Mpa

450mm

1.5m

250mm

304ss(其他可选)/TFE

直径:14mm

两级杆式

酸碱强腐蚀法兰安装

射频导纳物位计的安装说明

射频导纳物位计既可垂直安装又可水平安装。仪器安装时,必须保证传感器的中心探杆和屏蔽层与容器壁(或安装管)互不接触,绝缘良好,安装螺纹与容器连接牢固,电气接触良好。并且探头的地层要进入容器内部。对于大量程的或有搅拌的场合,探头需要支撑或地锚固定,但固定端要与探头绝缘。水平安装的仪表进线扣一定要向下,垂直安装进线防爆管一定要有低于进线口的排水口,以防防爆管积水危及仪表电子单元。

仪表安装区域要求有避雷装置,以防雷击。24VDC电源纹波不得大于200MV。电源地线要接在标准地或标准的仪表地,不可接在动力地上。电缆经过区域要求有避雷装置,以防雷击。
