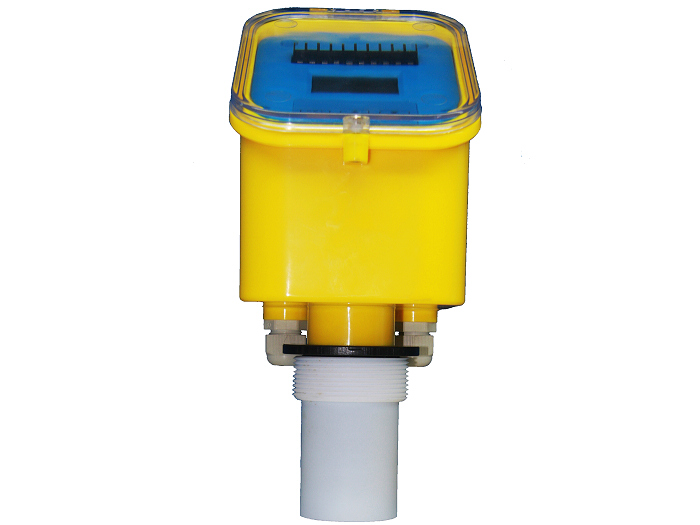

JD-410一体式超声波液位计



概 述

       声波频率超过20kJD的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。有超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。

        淮安金鼎自动化仪表有限公司超声波液位计产品丰富，从一体式到分体式，型号完备低盲区、高灵敏度，易于安装，独到的自动功率控制技术，加上智能信号处理等多项技术的应用，具有多项专利技术，能够真正经得起各种现场的考验。

特 点

● 最大量程可达40m 固体料位测量可达25m。

● 最小分辨率1mm。

● LCD/LED大显示屏。

● 智能信号处理技术。

● 全塑料防腐外壳：防护等级IP67。

● 专利的换能器结构：小量程物位计法兰安装时，对法兰接管长度无要求。

● 简单的按键设定参数：无需等待容器排空或加满，无需附加的遥控器。

● 灵活的安装方式 ：螺纹（法兰）、固定孔（支架）。

● 探头可加长：适应寒冷地区室外密闭容器安装，防止结霜。

● 配有高低位双继电器：四线制提供此功能。

● 家刘和直流供电形式可选：四线制和分体机主机提供此功能。

主要技术指标

量 程（m）	4、6、8、10、12（固体5）、15（固体6）、20（固体10）、30（固体15）、40（固体25）
盲 区	≤量程×0.04
精度（空气中）	量程0.2%F·S
电流输出	4~20mA
输出分辨率	实际量程的0.03%
输出负载	0~500Ω
开关量输出	高位，低位继电器（共2个）常开
继电器规格	5A AC250V/DC30V
显示分辨率	8m以上是1cm；8m以下是1mm；固体都是1cm
显示方式	4位LCD液晶或6位LED
输入电源	DC24V（±10%）80mA或AC220V（±10%） 50Ma
温度补偿	全范围自动
介质温度	-40℃~+85℃
压力范围	±0.1MPa
声波速角	5°（3db）
检测周期	1秒
参数设置	3位有感按键
电缆装置	PG13.5密封套
外壳材料	ABS
传感器材料	PVC
防护等级	IP67
安装方式	螺纹（法兰）或固定孔（支架）、螺纹说明：<15m：M64×1.5mm

一体式超声波液位计的选择

接线形式的选择

两线制：两线制超声波液位计其供电（仅DC24V）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式。

三线制：三线制超声波液位计实际上为四线制，其供电（仅DC24V）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。

四线制：供电（DC24V或AC220V）与信号输出（DC4-20mA）回路分离，使用两条线，其优势是发射功率较大，同时提供高、低位继电器输出，增加了新功能。

测量量程

根据实际量程选择相应型号的超声波液位计。

若被测液体波动剧烈，请选择量程大一级别的型号。

固体料位测量的有效量程为液位量程的1/2至2/3。

供电形式

DC24V供电：

提供给两线制系列的供电电流能力应不小于30mA。

提供给三线制系列的供电电流能力应不小于60mA。

提供给四线制系列的供电电流能力应不小于80mA。

AC220V供电：

只能选择四线制系列的产品，供电电流能力应不小于50mA。

容器安装条件

密闭容器：

对于8m以下量程，容器上要有DN65以上的法兰口，对法兰下的接管长度无需要求。

对于10m、12m量程，容器上要有DN80以上的法兰口，对法兰下的接管长度小于150mm。

对于15m量程，容器上要有DN150以上的法兰口，对法兰下的接管长度小于150mm。

对于20m、30m、40m量程，容器上要有DN200以上的法兰口，对法兰下的接管长度小于200mm。

开口容器：

对于8m以下量程，容器上要有直径65mm以上安装口。

对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于150mm。

对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于150mm。

对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于200mm。

开放式池子：

要求有安装支架

产品型谱

若被测液体波动剧烈，请选择大一级别的型号，固体料位测量的有效量程是液位的1/2至2/3。

说明：

1.两线制系列无12米、40米量程型号。

2.三线制系列无10米、40米量程型号。

3.四线制系列和分体式标准型无10米量程型号。

4.分体式精简型无12米、40米量程型号。

5.四线制和分体式DC24V供电产品可提供LED数码管显示，其他全部产品均为LCD液晶显示。

企 标	超声波液位计	说 明
型 号	L1	一体式两线制
	L3	一体式三线制
	L4	一体式四线制
	FB	分体式四线制标准型
	FJ	分体式四线制精简型
量 程	M	4、6、8、10、12、15、20、30、40
供电方式	D	DC24V（四线制）
	A	AC220AV（四线制）
	E	DC24V（四线制LED显示）
是否加长探头	M	探头加长长度
介质温度	℃	用户提供
螺纹或法兰说明：15m以下M57×1.5mm；15m以上含15mM64×1.5mm 根据用户要求可配法兰



超声波物液位计--户外安装

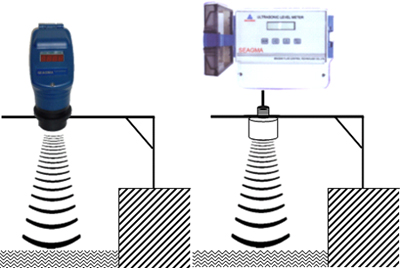

1）水道和户外安装时，需做一个安装支架，如下图。 2）探头要垂直液面或料位表面安装。 3） 若支架在风中摇摆的话，会给测量带来误差。 4） 探头安装必须高于最高液（物）位35cm以上（防腐则需40-60cm ），从而避免进入仪表的盲区。若量程大时，盲区会适当加大。 5） 在超声波10度发射角内不应该有障碍物，避免产生错误回波 6） 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。 7） 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。
