JD-UWB玻璃板液位计
JD-UWB玻璃板液位计

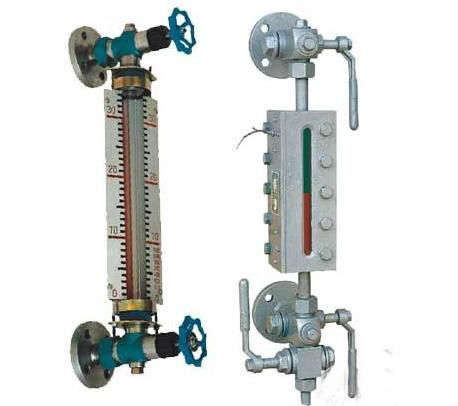

概述
JD-UWB玻璃板液位计适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。
特点
●直读式、读数精确、可靠
●结构简单、维修方便
●使用安全、耐用
结构原理
根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。
仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。
主要技术参数
测量范围（安装中心聚L）：300、500、800、1100、1400、1700mm
工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材质：碳钢、不锈钢
工作温度：-20～+200℃
钢球自动关闭压力：≥0.2MPa
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2外螺纹
|
伴热蒸汽压力
|
≤0.6MPa
|
|
蒸汽夹套接头
|
G1/2"外螺纹
|
|
钢球自动关闭压力
|
≥0.2MPa
|
|
液面计工作温度
|
-20~+200℃
|
|
液面计材质
|
碳钢、不锈钢
|
|
液面计工作压力
|
2.5、4.0、6.3MPa、0.6MPa（用于R型）
|
|
测量范围（安装中心距L）
|
300、500、800、1100、1400、1700mm
|
型号规格
|
名称
|
型号
|
规格
|
标准号
|
备注
|
|
液面计
|
A(B)T25-Ⅰ，
A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ， |
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法兰(A)按HGJ46-91
②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa ③工作压力：2.5MPa |
|
液面计
|
BT64-Ⅰ，
BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ， |
L=500、800、1100、1400、1700
|
HG5-1365-80
|
①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa
②工作压力：6.3MPa |
|
液面计
|
BR40-Ⅰ，
BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ， |
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa
②工作压力：4.0MPa |
|
液面计
|
R6-Ⅲ
|
304
|
HG5-1367-80
|
工作压力：0.6MPa
|
|
液面计
|
R6-Ⅰ
R6-Ⅱ |
304
|
HG5-1368-80
|
|
|
液面计
|
R-Ⅲ
|
304
|
HG5-1369-80
|
|
|
液面计
|
R-Ⅰ
R-Ⅱ |
304
|
HG5-1370-80
|

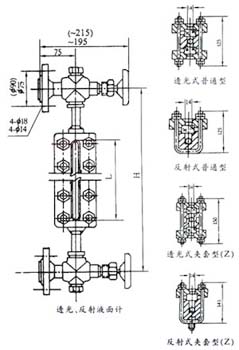

外形尺寸
选型表
|
JD-UWB |
||||||||
|
|
1 |
透光式，一般用于无色透明的液体，光线较好的场合 |
基本类型 |
|||||
|
2 |
透光式带蒸汽夹套，用于粘稠、易冻的液体介质 |
|||||||
|
3 |
反射式，一秀般用于稍有色泽的液体，且光线较好的场合 |
|||||||
|
4 |
反射式带蒸汽夹套，用于粘稠、易冻的液体介质 |
|||||||
|
5 |
防霜式，用于低温场合 |
|||||||
|
6 |
照明式，用于光线较差的场合 |
|||||||
|
|
G |
改进型，对UWB为法兰连接 |
安装形式 |
|||||
|
|
A |
碳钢 |
主体材质 |
|||||
|
B |
1Cr18Ni9Ti或304SS |
|||||||
|
|
|
C |
316SS或 |
|||||
|
|
|
|
1 |
|
4 |
|
测量范围 |
|
|
|
|
|
2 |
|
5 |
|
||
|
|
|
|
3 |
|
6 |
|
||
型 号
名 称
用 途
HG5-1364-80
透光式玻璃板液位计
一般用于无色透明的液体，且光线较好场合
HG5-1364-80
透光式带蒸汽夹套玻璃板液位计
在透光式上附有蒸汽加热夹套
HG5-1366-80
反射式玻璃板液位计
一般使用于有色泽的液体，且光线较好的场所
HG5-1366-80
反射式带蒸汽夹套玻璃板液位计
在反射式上附有蒸汽加热夹套
HG5-1365-80
防霜式玻璃板液位计
使用于低温介质附有避免因低温介质造成外表凝霜的装置
UB-6
照明式玻璃板液位计
透光式上附有照明灯装置
液面计规定标记
|
名称 |
型号 |
规格 |
标准号 |
备注 |
|
液面计 |
A（B）T25-Ⅰ， |
L=500、800、1100、1400、1700、2000 |
HG5-1364-80 |
①突面法兰（A）按HGJ46-91 |
|
液面计 |
BT64-Ⅰ， |
L=500、800、1100、1400、1700 |
HG5-1365-80 |
①凸面法兰（B）按HGJ47-91 DN20，PN6.3MPa |
|
液面计 |
BR40-Ⅰ， |
L=500、800、1100、1400、1700、2000 |
HG5-1366-80 |
①凸面法兰（B）按HGJ47-91 DN20，PN4.0MPa |
|
液面计 |
R6-Ⅲ |
304 |
HG5-1367-80 |
工作压力：0.6MPa |
|
液面计 |
R6-Ⅰ |
304 |
HG5-1368-80 |
|
|
液面计 |
R-Ⅲ |
304 |
HG5-1369-80 |
|
|
液面计 |
R-Ⅰ |
304 |
HG5-1370-80 |
标记示例
透光式玻璃板液面计
平面法兰，工作压力2.5MPa
材质：不锈钢，带伴热夹套
测量范围：800毫米
标志：AT25-ⅡZ/L=800mm HG5-1364-80
订货须知
●型号规格
●测量范围
●工作压力、温度
●材质
●特殊要求协商
●是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件
