1. 电磁流量计在使用中要注意的问题

      ① 要注意传感器的安装，传感器可安装在运行管道的任何位置，优先选用垂直安装。在水平安装或倾斜安装时，两电极轴线尽可能处于水平位置。要求传感器的测量管内充满介质，以保障仪表有效工作。
      ② 测量管内液体流动方向应与传感器上箭头方向一致，否则相反的流动方向产生相反的极性。
      ③ 不应有磁性物质靠近传感器，传感器应远离强电磁场。因为这些会影响传感器的磁场或信号电压。
      ④ 传感器上游直管不小于5*DN、下游直管不小于2*DN（均从电极轴线处测量），否则易出现涡流干扰，影响测量精度。
      ⑤ 注意接地。测量精度取决于传感器的接地效果。在电磁流量计测量系统中被测介质起导电作用，接地必须保证测量不受任何外部干扰电压，因此传感器的接地必须接至一个独立接地点，其它电气设备不应接到这一地线上。测量地线同时起到传感器的保护接地作用。它必须符合VDE0100规则或国家标准，接地电阻小于10Ω。

2. 原黄化加液系统（计量罐加液系统)

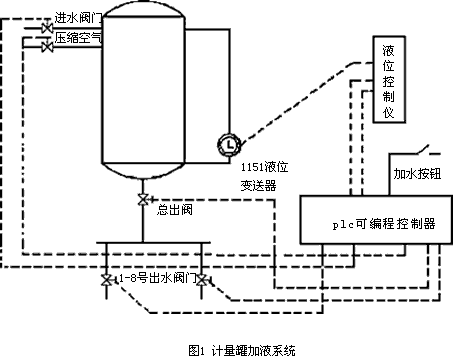

在碱纤维素黄化过程，本公司长期以来一直采用计量罐对CS₂和溶解水的加人量进行计量。计量罐加液系统如图1所示。

加液过程：当计量罐液位处于下限时，PLC控制上水电磁阀打开，水位逐渐上升，液位变送器将液位信号转为4~20mA电流信号，显示在液位控制仪上，到达上限后，PLC收到控制仪输出的上限信号，停止上水。加水时，出水电磁阀打开，压缩空气电磁阀打开，水位开始下降，降至下限后，液位控制仪输出下限信号，PLC控制关闭出水电磁阀和压缩空气电磁阀，停止加水，并打开上水电磁阀上水直至上限。

用计量罐加液系统存在以下缺点：

      ① 上水时间长，上水加液动作较多，控制系统较复杂。
     ② 变送器维护要求较高。本公司使用一部分复用水，水中含有大量粘胶，长期使用后变送器导压部分易结胶皮，影响测量精度，需经常拆卸维护变送器。
    ③ 上水阀门易泄漏，造成溢水，并造成变送器负压侧进水，影响使用。
     ④ 罐体易受腐蚀，长期运行会因锈蚀而产生铁杂质。
      ⑤ 占地面积大，价格较高。我公司共11只计量罐，占地近13m²，加上分支管道占用面积很大。
      ⑥ 需使用压缩空气。

3.电磁流量计黄化加液系统应用效果

现在我公司所有黄化机都使用了电磁流量计加液系统，电磁流量计是淮安金鼎自动化仪表有限公司生产的MF200型。采用电磁流量计加液系统后，系统运行稳定可靠。该系统的使用优点是：

      ① 计量精确，无泄漏。流量计整机最大测量误差为0.2~1.0%，实际使用中最大误差不超0.5%，能够保证制胶质量。
      ② 系统流阻小，维护费用低。无机械部件和导压部件，不易堵塞失灵。使用中基本无流阻，无需压缩空气。维修简便。
     ③ 占地面积小，原11只计量罐现只保留了1只，作为补水用，节约了大量空间。
      ④ 资金投入少，电磁流量计使用寿命长，中长期使用效益好。

4.改造后的黄化加液系统（电磁流量计加液系统）

针对计量罐加液系统存在的缺点，我们一直在寻找新的计量技术来代替计量罐计量系统。考虑到使用流量方式来控制加液量，我们采用转子流量计配合电子计数器进行了计量试验，试验数据表明用流量计来控制液体加人量是可行的。

我们选用电磁流量计替代计量罐对黄化加液系统进行了改造，取得很好效果。电磁流量计的测量原理是根据法拉第电磁感应定律，当导电物体在磁场中作切割磁力线运动时，会产生感生电动势，计算这个感生电动势的公式如下

E＝KBDV

式中：E - 感生电动势，V
        K - 系数
         B - 磁感应强度，T
         D - 测量管内径，m
         V - 平均流速，m/s

电磁流量计有如下优点：

      ① 测量管内没有收缩或突出的部件，所以不会造成压力损失。
      ② 由于信号是在整个充满磁场的区域形成的，并以管道截面上的平均值形式出现，因此在传感器的上游，只相应地需要较短的前置直管段。直管段长度是从电极轴线起算，5倍于测量管内径（5XDN）即可。
      ③ 只有测量管衬里和电极与液体接触，因此只要选用合适的衬里和电极材料，便可测量各种腐损性强的介质。
      ④ 感生电动势与平均流速成精确的正比关系。
      ⑤ 流量测量与液体的流速分布及液体的其它物理性质无关。

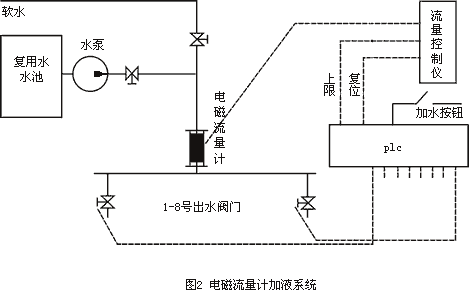

改造后的黄化加液系统如图2。
