JD-LL腰轮流量计又叫罗茨流量计，其结构特征为:在流量计的壳体内有一个计量室.计量室内有一对或两对可以相切旋转的腰轮 由此得名腰轮流量计.在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮，它们相互啮合使两个搜轮可以相互联动.

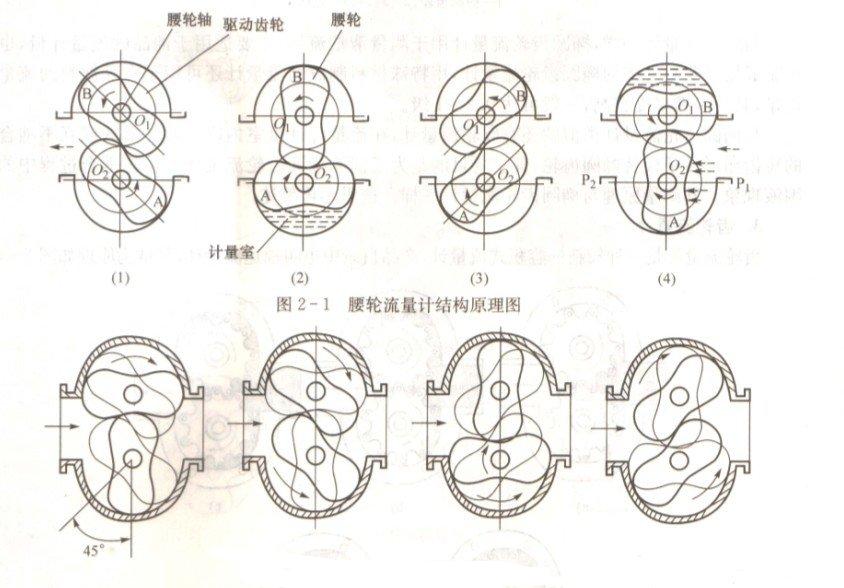

     JD-LL腰轮流量计的工作原理可以从图中的4个过程来分析。首先在结构上，由腰轮的外轮脚和流量计壳体的内壁面可以组成其有一定容积的“斗”空间.我们称为“计量室”。当有流体通过流量计时，在流量计进出口流体差压的作用下.两腰轮将按正方向旋转。在图2一1(1)中，由腰轮Q1和壳体形成一封闭的计量室。该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。从接轮受力分析可以看出，此时腰轮Q1为主动轮.而Q2所受流体压力相互平衡.不产生旋转力.所以为从动轮。由Q1带动Q2旋转到图2一1(2)所示位置时，将计量室中的流体排向流量计出口。从腰轮受力分析可以看出.此时两个腰轮上都产生沿图中箭头方向的旋转力.使两腰轮旋转到图2一1(3)的位置。此时与(1)的状态相反.由腰轮Q2与和壳体形成一封闭的计量室.该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的另一单个体积。而且.从腰轮受力分析可以看出，此时腰轮Q2为主动轮，而Q1所受流体压力相互平衡.不产生旋转力，所以为从动轮。由Q2带动以旋转到图2一1(4)所示位工时.将计量室中的流体又排向流盆计出口。与((2)的状态一样，此时两个腰轮上都产生沿图中箭头方向的旋转力，使两眼轮继续旋转到图2一1(1)的位置。到此时.两接轮转子共旋转了180'.有两个计量室的流体一被排向流量计出口.

     JD-LL腰轮流量计在容积式流量计的使用普及度上仅次与椭圆齿轮流量计，他在整个容积式流量计大家庭里是一个重要的成员，他和椭圆齿轮流量计很相似，却也有很多不同的地方。因此来从工作原理的角度来分析下腰轮流量计。

           了解了JD-LL腰轮流量计的基本的工作原理，这样对于流量计的安装使用都是有利的。
