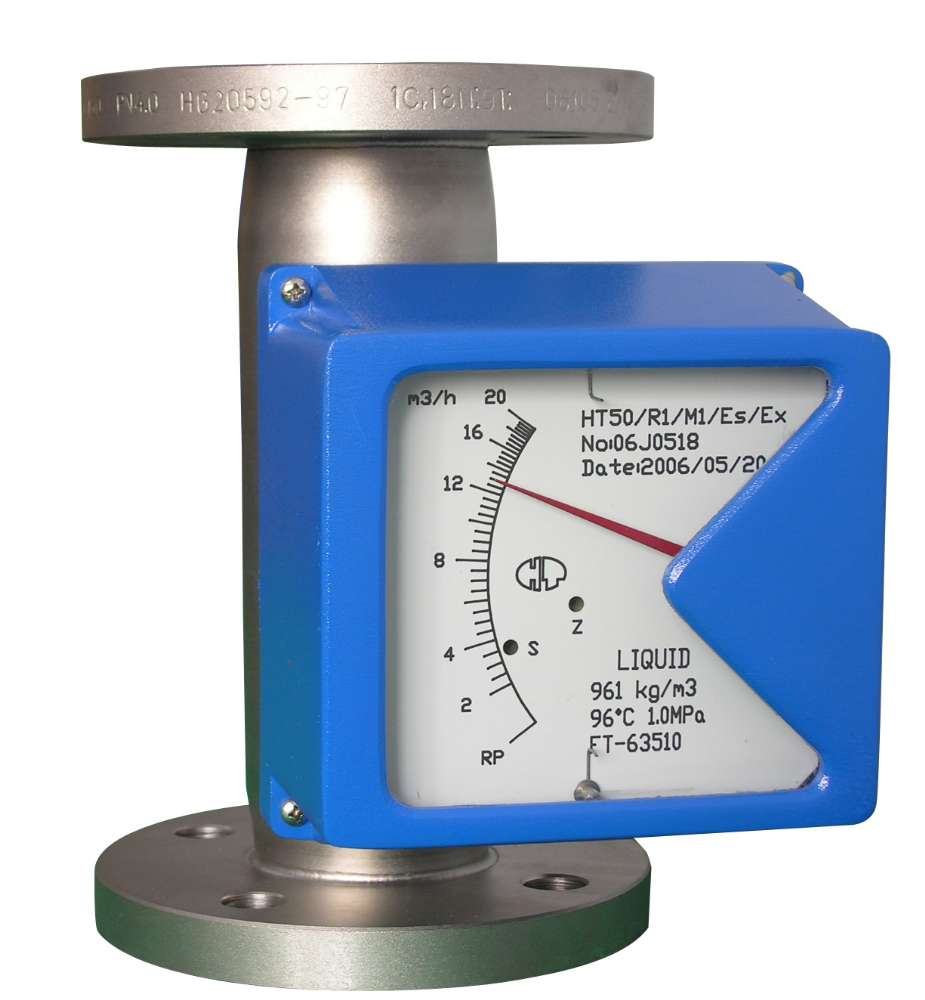

 LZ 金属管转子流量计测量气体时,以标准状态(20℃,绝压0.1013MPa)下空气标注刻度,所以,当对氧气进行流量测量时,应将其流量范围换算成标准状态下空气流量,然后根据换算后的流量范围对照金鼎仪表JD-JSZ系列金属管转子流量计的标准刻度进行选型。
下面以某厂现场氧气用量为例,用户提供参数如下:
管径:φ70*5,最大用氧量110m3/h,最小用氧量10m3/h,工作压力1.3MPa,工作温度30℃,当地平均大气压0.1MPa。
我们计算如下:
1、 氧气的密度
标况下ρ20=1.331kg/m3
工况下ρ1=ρ20*(P1T20/PNT1Z)=1.331*{(1.3+0.1)*(273.15+20)/[0.1013*(273.15+30)*0.992]}=17.93kg/m3
2、 实际流量:
QS=Q20ρ20/ρ
QSmax=Q20maxρ20/ρ1=110*1.331/17.93=8.166
QSmin=Q20minρ20/ρ1=10*1.331/17.93=0.742
3、 由金属管转子流量计实际使用流体状况下的流量修正公式:
QNmax=QSmax/0.2696=8.166/0.2696=30.29
QNmin=QSmax/0.2696=0.742/0.2696=2.75
式中:ZS(ZSN)为被测气体在标准状态(工作状态)下压缩系数(一般情况ZS≈ZSN);Qs为工况下氧气的实际流量;QN为标况下空气的实际流量;ρN为标况下空气的密度(1.293kg/m3);PN为标准大气压;TN为标准温度293.15K;ρSN为标况下氧气的密度(即ρ20);PS为氧气实际工作压力(即P1);TS为氧气实际工作温度(即T1)。
对照金鼎仪表金属管转子流量计产品的选型说明书,选用JD-JSZ25金属管转子流量计最合适。
