V锥流量计又称塔形流量计，其一次传感器部分是流量计本体如何与工艺管道连接，尽管流量计有多种结构形式，如：管道式、夹装式、对焊式等。如果描述不作特殊说明，安装方法是相同的。由于V锥流量计具有对流体流动状态整流的功能，因此一次传感器部分的安装要求相比孔板等要相对宽松得多。由于V锥流量计是管段式，它与工艺管道的同轴度、垂直度无严格的要求。

V锥流量计采用高科技的全新技术，是一种差压式的流量计量仪表。V锥流量计以其与常规的差压仪表无法相比的诸多优点，二十几年内迅速在流量测量领域得到了广泛的应用和好评。下面由V锥流量计专业生产厂家淮安金鼎自动化仪表有限公司技术人员来跟大家介绍一下几种V锥流量计的结构形式，希望能对用户在流量计选型方面有所帮助。

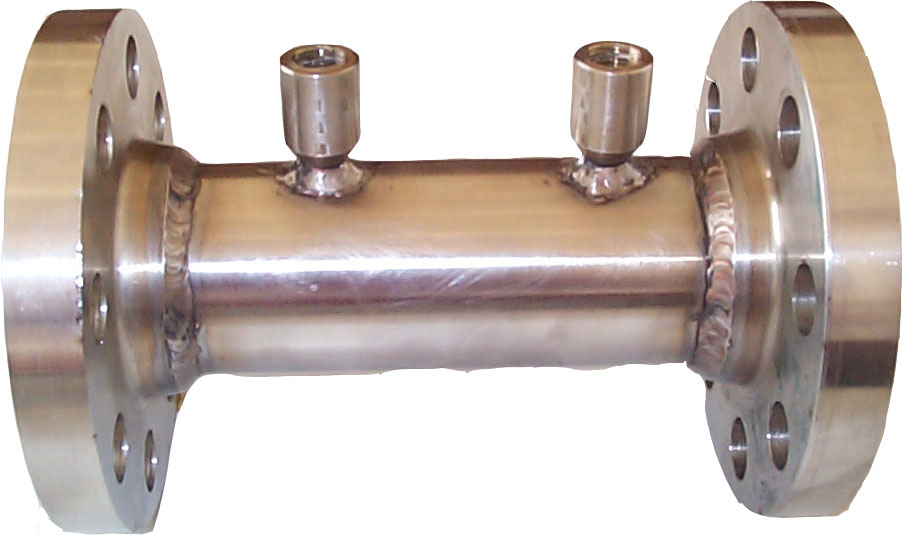

1、管道法兰式
V锥流量计两端有安装法兰。与工艺管道两端同规格的安装法兰连接，是比较常用的结构形式，适用于各种口径。此种形式适用于节流装置与差压变送器分体安装，一般常用于测量蒸汽流量以及其他高温介质时。

2、管道对焊式
是指V锥流量计与工艺管道没有法兰连接，安装时直接把流量计本体与工艺管道焊接在一起。该结构成本相对较低，减少4片法兰的成本，属于一次性安装。一般用于较大口径的场合。

3、小口径一体化式
该结构是把差压变送器直接与V锥流量计组合成一个整体。两者之间无导压管、取压阀、三阀组。使安装变的非常简单，也与一体化涡街流量计安装方法相同。差压变送器调节零点时关闭工艺管道的阀门，就可以调零。
注意：此安装方式，不能用于测量高温介质的场合，因为高温介质会进入差压变送器测量室内，损坏变送器测量膜片。

4、常规流体一体化式
介质温度≤120℃的流体，适用管径：DN50～DN3000。V锥流量计的生产厂家会根据不同的流体和用户要求，出厂时在流量计上为用户焊接(或装配)好阀门和三阀组。在现场安装时由用户把流量计与变送器组装在一起即可。

5、法兰夹装式
用于小口径流量计的安装形式，每台流量计工艺管道只需两片法兰。法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。此种安装方法与夹装式涡街流量计安装方法相同。
