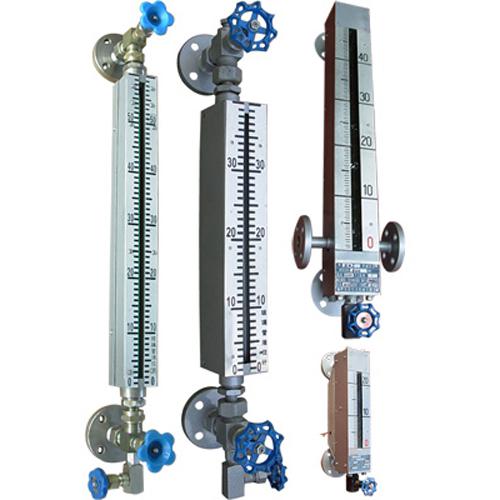

JD-UGDS双色石英玻璃管液位计
双色石英玻璃管液位计
一、概述
JD-UGDS系列双色石英玻璃管液位计是一种耐高温、高压的直读式仪表。它是根据连通器原理，将容器内介质引入石英玻璃管内，透过石英玻璃管即可读出液位高度。同时，利用光的折、反射原理使玻璃管内液体呈红色，气体呈绿色，界面清晰。在仪表的两端阀门内装有钢球，当玻璃管因意外损坏时，起自动密封作用。适用于各种容器内水、油类、液氨、丙氨、丙烷、丙烯、芳烃、液化汽及酸碱等液体介质液位的直接指示仪表。
二、特点
1、石英玻璃管耐高温、高压，耐腐蚀性能强并具有良好的机械性能。
2、 彩色显示，液红气绿，清晰醒目，夜视效果好。
3、 液位观察面在360°范围内可随意定位，以满足不同角度观察液位的需要。
4、远传报警器，具有防爆性能。
三、主要技术参数
1、 规格（安装中心距）L=300～2000mm
2、 可视长度及宽度：L1×h=（160～1860）×20
3、 工作压力≤6.4Mpa
4、 介质温度：-50～+520℃
5、 伴热蒸汽压力≤0.6Mpa
6、 伴热蒸汽接头：M20×1（外）
7、 钢球自封压力：≥0.3Mpa
8、 连接法兰：JB/T81-94、JB/T82.2-94
9、 法兰压力：PN2.5 PN4.0 PN6.4
10、 法兰口径：DN20（侧装） DN150（顶装）
四、结构原理
JD-UGDS型石英玻璃管液位计由石英管、护罩及连接法兰等主要部件组成。液位计运用光学透、反射原理，通过自然光即可清晰地观察液位高度。
特性比较：（SG49W型和B49X型）
|
型 号 |
SG49W |
B49X |
|
外观 |
小巧、新颖 |
粗糙、较笨重 |
|
安装中心距（mm） |
300~2000 |
300~500 |
|
可视高度 |
100~1800 |
100~300 |
|
重量、体积比 |
1.0倍 |
1.5倍 |
|
工作压力 |
≤6.4MPa |
≤4.0MPa |
|
工作温度 |
-10~450℃ |
-10~250℃ |
|
维修装拆 |
方便 |
较繁 |
|
附加装置 |
照明、防霜、蒸汽夹套 |
照明 |
外形结构如图示：
1.针型阀 2.本体 3.压盖 4.衬垫 5. 玻璃板 6.螺母 7.垫片
8.U型螺栓 9.螺柱 10.加热夹套
 反射式普通型 |
 反射式夹套型（Z） |
 透光式普通型 |
 透光式夹套型（Z） |
1、密封螺母 2、密封垫 3、定位套 4、压环 5、压紧螺母
6、密封圈 7、主体接管密封垫 8、主体组焊 9、上阀
10、玻璃管 11、标尺 12、挡板 13、螺钉 14、下阀15、法兰组焊
五、安装使用注意事项
1、 液位计在运输、搬运及安装时，不准撞击或敲打，以防玻璃管和玻璃片破碎。
2、 液位计安装后，当介质温度很高时，不要马上开启阀门，应预热20-30分钟，待玻璃管有一定温度后，再缓慢开启阀门。
阀门开启程序：先缓慢开启上阀门，再缓慢开启下阀门，使被测介质慢慢进入玻璃管内。
3、 液位计在使用中，应定期清洗玻璃管内外壁污垢，以保持液位显示清晰。清洗程序：先关闭与容器连接的上、下阀门，打开排污阀，放净玻璃管内残液，使用适当清洗剂或采用长杆毛刷拉擦方法，清除管内壁污垢。
4、 如果石英管断裂或挂垢严重需要更换时，具体步骤
如下：
拆下表体，拧开两端螺帽和螺母，用木棍将石英玻璃管从一端向另一端敲击，取出石墨环，将新石英管装入，
再将石墨环套在石英管上，等距嵌入表体内，拧紧两端螺母及螺帽，确认无渗漏后，即可投入运行。
使用说明
●水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有一定温度后，方能全部打开两端阀门进水或其它介质。
●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
●当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继外流，此时，可更换损坏件。
●包装后的水位计可用常规的运输工具运输，但应避免剧烈振动和雨雪直接侵蚀。
●水位计应放在温度0~40℃，相对湿度不大于80%的干燥通风室内，室外空气不应含腐蚀仪表的质。
●水位计必须垂直安装，其垂直偏差度应小于3°。
●水位计与容器之间应装有截止阀，以便清洗和检修时与介质隔离。
●根据介质情况，应定期对本体管进行清洗，清除管内的杂物。
