JD-YPF膜片压力表

产品编号:膜片压力表 规格型号:JD-YPF 产品品牌:金鼎仪表 计量单位: 上架日期:2013-04-03 15:57 浏览次数:
商品介绍

 JD-YPF膜片压力表

JD-YPF系列膜片压力表

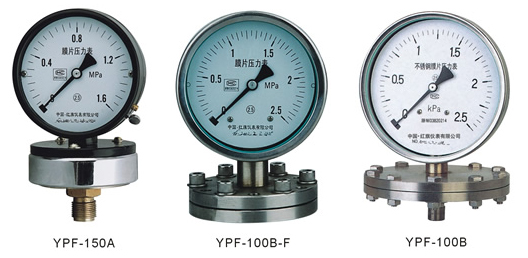

JD-YPF-150A JD-YPF-100B-F JD-YPF-100B
用途说明
膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。
可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表,可在工作环境较恶劣的情况下使用。

结构原理

仪表由测量系统(包括接头、法兰、膜片)、传动机构、指示装置和外壳组成。
在被测介质的压力作用下,仪表的弹性元件(膜片)产生与压力大小成正比的弹性变形一位移,借助连杆经传动机构放大,由指示装置指示被测压力值。

技术参数

● 测量范围、承压部尺寸
型号 测量范围 顾压部尺寸D1
JD-YPF-100A 0~0.06;0~0.1;0~0.16;0~0.25;0~0.4; 0~0.6;
0~1.0;0~1.6;0~2.5;-0.1~0;-0.1~0.06;-0.1~0.15; -0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5; -0.1~2.4MPa
φ85
JD-YPF-100B
JD-YPF-100B-F
φ115
JD-YPF-150A φ85
JD-YPF-150B
JD-YPF-150B-F
φ115
JD-YPF-100B
JD-YPF-100B-F
01.602.5040~6;0~10;0~16;0~25;
0~40;-1.6~0;-2.5~0;-4~0;-6~0;-10~0;
-16~0;-25~0;-40~0;-0.8~0.8;-1.2~1.2;
-2~2;-3~3;-5~5;-8~8;-12~12;-20~20KPa
φ160
JD-YPF-150B
JD-YPF-150B-F
φ160

:040,-400,±20KPa规格承压部尺寸D1;为φ85
精确度等级:2.5
使用环境温度:-40+70℃;
相对湿度不大于90%
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04%/℃
工作位置:垂直安装
外壳防护等级:IP64

导压系统及外壳等主要零件材质
型号 导压系统工程
膜片 法兰接头 密封垫圈 表壳材料
JD-YPF-100A
JD-YPF-150A
Cr15Ni7Mo
(PH15-7Mo)
316L(≤25KPa)
1Cr18Ni9 丁 腈橡胶 铸铝
JD-YPF-100B
JD-YPF-150B
聚四氟乙烯 1Cr18Ni9
JD-YPF-100BF
JD-YPF-150BF
型号表示

外形尺寸

单位:mm
  JD-YPF-100A JD-YPF-100B JD-YPF-100B-F JD-YPF-150A JD-YPF-150B JD-YPF-150B-F
D φ100 φ110 φ110 φ150

φ160

φ160
H 57 57 57 80 80 80
h 42 42   43 43
