JD-YZ/YF真空压力表
真空压力表Z-50/60/75/100/150
真空压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空压力测量。

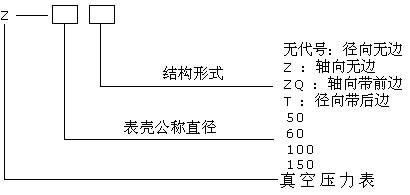

型号命名：
技术参数：
| 型号 | 结构形式 | 精确度% | 测量范围 MPa |
| JD-Z-50Z | 轴向无边 | ±2.5 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； |
| JD-Z-60 | 径向无边 | ||
| JD-Z-60T | 径向带后边 | ||
| JD-Z-60Z | 轴向无边 | ||
| JD-Z-60ZQ | 轴向带前边 | ||
| JD-Z-100 | 径向无边 | ±1.6 | |
| JD-Z-100T | 径向带后边 | ||
|
JD-Z-100Z |
轴向无边 | ||
| JD-Z-100ZQ | 轴向带前边 | ||
| JD-Z-150 | 径向无边 | ||
| JD-Z-150T | 径向带后边 | ||
| JD-Z-150Z | 轴向无边 | ||
| JD-Z-150ZQ | 轴向带前边 | ||
|
注：轴向可按要求带方形前边。 |
|||
真空压力表使用工作温度：-40℃～70℃
真空压力表执行标准：GB/T1226-2001

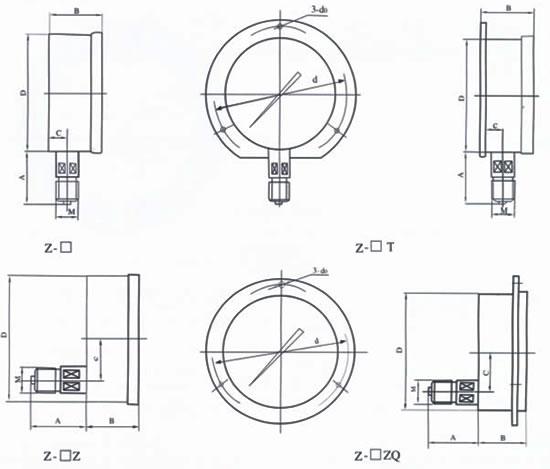

外形尺寸：
| 型 号 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| JD-Z-50Z | 29 | 24 | 0 | 50 | / | / | 14×1.5 |
| JD-Z-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| JD-Z-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| JD-Z-60Z | 30 | 32 | 0 | / | / | ||
| JD-Z-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
| JD-Z-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| JD-Z-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| JD-Z-100Z | 43 | 45 | 34 | / | / | ||
| JD-Z-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
| JD-Z-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| JD-Z-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| JD-Z-150Z | 51 | 47 | 55 | / | / | ||
| JD-Z-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
|
注：连接螺纹可按要求订货． |
|||||||
使用与订货须知：
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
