JD-WZB一体化温度变送器

概述

     一体化温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号。
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

◆特 点
·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的
补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
·热电偶变送器具有冷端温度自动补偿功能；
·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；
·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；

◆工作原理
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
◆主要技术参数
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境 a:环境温度-25-+80℃（常规型）-25-+70℃（数显型）-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。

主要技术指标：
1、输入：热电阻Pt100、Cu50、Cu100
热电偶K、E、S、B、T、J、N
2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：±0.2%、±0.5%
4、传送方式：二线制
5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。

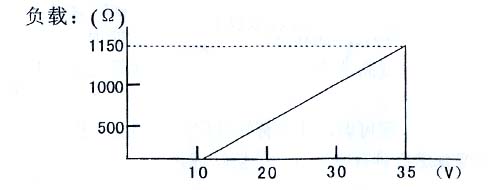

6、负载：极限负二载电阻按下式计算
RL（max）=50×（Vmm-12）
即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。
注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境：
a、环境温度 -25℃～+80℃
b、相对湿度5%～95%
c、机械振动f≤55Hz振幅＜0.15mm

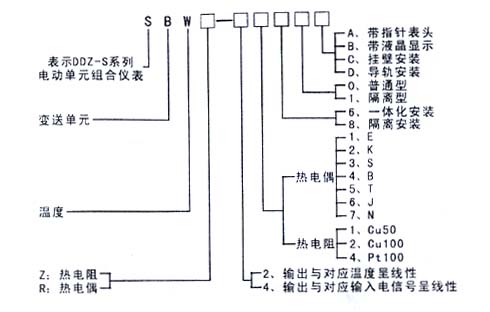

型号、类别：

接线方式：
热电阻三线制变送器安装接线图

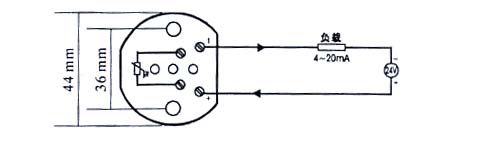

热电阻二丝制变送器安装接线图

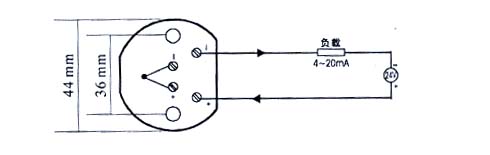

热电偶变送器安装接线图

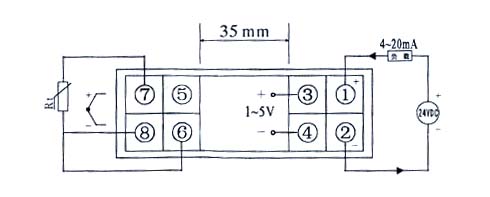

导轨式变送器安装接线图

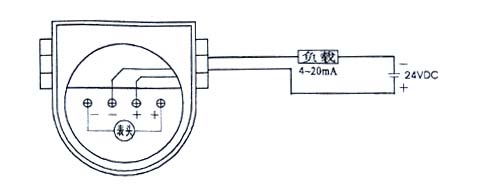

一体化液晶显示变送器接线图

热电偶温度变送器校验步骤
1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。
2、调零：反接信号输入线，使电位差计输出校验现场室温对应电动势，调整电位器Z，使电流表读数为4mA。
3、调满：正接信号输入线，使电位差计输出满量程对应电动势，调整电位器S，使电流表读数为20mA。（该电动势为满度电动势减去室温对应电动势后的值）
例：在校验现场室温为7℃，输入信号为K，量程为0～1000℃的温度变送器标定，通过查表得知7℃对应电动势为0.277mV，1000℃对应电动势这41.269mV,反接后，电位差计输出0.277mV，调整电位器Z，使电流表读数为4mA；正接后电位差计输出读数为40.992mV（41.269mV～0.277mV），调整电位器S，使电流表读数为20mA。
热电阻温度变送器校验步骤
1、标定时，按以上典型接线图接线，在输入端接入标准电阻箱（如ZX-25a），在输出端接上24VDC稳压电源并串接上标准电流表。
2、改变信号源发生器（电阻箱），使之等于量程的下限值，调整电位器Z，使电流表的读数为4mA，改变信号源，使之等于量程的上限值，调整电位器S，使电流表的读数为20mA即可。
例：输入型号为Pt100量程为0～100℃的温度变送器。正确接线后，电阻箱输出100Ω，调整电位器Z，使电流表读数为4mA；电阻箱输出读数为138.50Ω（即热电阻在100℃时相对应的电阻值），调整电位器S，使电流表的读数为20mA。
