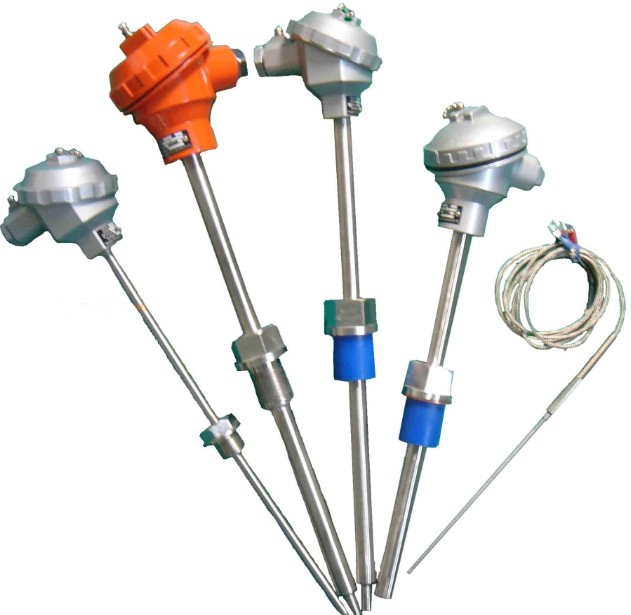

铠装热电阻


防喷式	防水式	圆接插式	扁接插式	手柄式	补偿导线式

应用

通常和显示仪表、记录仪表等配套使用。直接精确测量各种生产过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。

特点

●热响应时间少，减小动态误差；
●直径小、长度不受限制；
●测量精确度高；
●进口薄膜电阻元件，性能可靠稳定。

工作原理

铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出电阻所对应的温度值。

主要技术参数

IEC751 IEC1515 JB/T8623－1997 JB/T8622－1997
●铠装热电阻保护带直径及材料

引线形式	套管直径	套管材质
引线形式	套管直径	Pt100
单支式	Φ2	1Cr18Ni9Ti
	Φ3
	Φ4
	Φ5
	Φ6
	Φ8
双支式	Φ3
	Φ4
	Φ5
	Φ6
	Φ8

●测温范围及允差

型号	分度号	测温范围℃	精度等级	允差
JD-WZPK	Pt100	-200～+500	A级	±（0.15+0.002\|t\|）
JD-WZPK	Pt100	-200～+500	B级	±（0.30+0.005\|t\|）

注：t为感温元件实测温度绝对值
●常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
● 热响应时间

套管直径	热响时间τ0.5S
Φ3	≤3
Φ4	≤5
Φ5	≤6
Φ6	≤8
Φ8	≤10

●测量端结构形式

●安装固定形式
卡套螺纹接头

代号和尺寸	铠装偶外径
	Φ8	Φ6	Φ5	Φ4	Φ3	Φ2
M	M16×1.5			M12×1.5
S	22			19

代号和尺寸	铠装偶外径
	Φ8	Φ6	Φ5	Φ4	Φ3	Φ2
D	Φ60			Φ50
D0	Φ42			Φ36
D1	Φ24			Φ20
S	22			19
d0	Φ9			Φ7

带补偿导线式

●接线盒形式

防喷式	防水式
扁接插式	圆接插式

型号及规格

JD-W	温度仪表

\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	Z	热电阻

	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	P	感温元件材料

		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	K	铠装式
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
				铂热电阻元件
				无 2	单支双支
				\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	安装固定形式
					1 2 3 4 5	无固定装置固定卡套螺纹活动卡套螺纹固定卡套法兰活动卡套法兰
					\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	接线盒形式
						2 3 6 7 9	防喷式防水式圆接插式扁接插式补偿导线式
						\| \| \| \| \| \| \| \| \| \|	保护管直径
							3 4 5 6 8	Φ3 Φ4 Φ5 Φ6 Φ8
							\| \| \|


JD-W	Z	P	K	2 -	2	3	4		典型型号示例

选型须知

1）型号
2）分度号
3）精度等级
4）安装固定形式
5）长度或插入长度
例A：铠装热电阻，Pt100型，I级，固定螺纹M16×1.5，长度450mm，插入长度300mm。JD-WZPK-220，Pt100，L=450×300，I级，M16×1.5。
