JD-WR装配式热电偶

普通装配式热电偶

应用

通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0～1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。

特点

●装配简单，更换方便；
●压簧式感温元件，抗振性能好；
●测量范围大；
●机械强度高，耐压性能好；

工作原理

热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。　

主要技术参数

○产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

○常温绝缘电阻

热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m。

装配式热电阻温度传感器与显示仪表配套，测量-200~600℃范围内的液体、气体介质以及固体表面等的温度，广泛用于石油、化工、机械、冶金、电力、轻纺、食品、原子能、宇航等工业部门和科技领域。
装配式热电阻通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号
Pt100型、Pt1000型、Cu50型

主要技术参数

热电阻类型	测温范围℃	分度号	允许偏差△t℃
				wzp型铂电阻	-200~420	Pt100	B级（-200~800℃）允差±（0.30+0.005/t/）
							A级（-200~650℃）允差±（0.15+0.002/t/）
WZC型铜电阻	-150~100	Cu50	-50~100℃允差

工作原理
热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。热电阻的受
热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯
度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度.
特点
全国统一设计产品，接口尺寸通用，互换性好；
采用装配式结构，零件分解性好，维修方便；
更换易损件成本低；
规格齐全，性能稳定可靠。
绝缘电阻
装配铂热电阻的常温绝缘电阻应不小于100MΩ
装配铜热电阻的常温绝缘电阻应不小于50MΩ
常温绝缘电阻的试验电压为10~100VDC。
自热影响:铂电阻允许通过的最大电流为5mA，由此产生的温升不大于0.3℃。
热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需
要的时间，称为热响应时间，用τ0.5表示。

热电阻时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	10

热电阻的公称压力：一般是指在工作温度下保护管所能承受的静态外压而不破裂。
热电阻最小插入深度：应不小于其保护套管外径的8－10倍。
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时，绝缘电阻20兆欧（电压100V）。具有防溅式接线盒的绝缘电阻应2兆欧（电压100V）
热电阻感温元件在0℃时电阻值（R0）及其与在100℃时的电阻值（R100）比值：
比值＝R100／R
分度号为Pt10、Pt100时；R100/R0 =1.3850±0.001
分度号为Cu50、Cu100时；R100/R0 =1.3850±0.002

○测量范围及允差

型号	分度号	允许误差与偶材等级
		I级		II级
		允差值	测温范围℃	允差值	测温范围℃
JD-WRN	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
JD-WRM	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
JD-WRE	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
JD-WRF	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
JD-WRC	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
JD-WRP	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

○接线盒形式

防水式

防喷式

注：电气出口M未特殊指明，一律视为M20×1.5。

型号命名方法


JD-W	温度仪表

\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	R	热电偶

	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	感温元件材料分度号
		M N E F C P Q R	镍铬硅-镍硅 N 镍铬-镍硅 K 镍铬-铜镍 E 铁-铜镍 J 铜-铜镍 T 铂铑10-铂 S 铂铑13-铂 R 铂铑30-铂6 B
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	偶丝对数
			无 2	单支双支
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|		安装固定形式
					1 2 3 4 5 6	无固定装置固定螺纹活动法兰固定法兰活络管接头式锥形固定螺纹式
					\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	接线盒形式
						2 3	防喷式防水式
						\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	保护管直径
							0 1 2 3	Φ16 Φ20 Φ16高铝质管 Φ20高铝质管
							\| \| \| \| \| \| \| \| \| \|	工作端形式
								G	变截面
								\| \| \| \| \| \| \| \|
JD-W	R	N	2	——	2	3	1	G	典型型号示例

选型须知

1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度

例A：热电偶，K型，Ⅰ级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。HR-WRN-220，K偶，L×I=450×300，Ⅰ级，保护管316L，螺纹M27×2。

热电偶（适用于铠装和隔爆热电偶）

序号	形式	保护管材质	公称压力	热响应时间	备注
1	无固定	高铝质（仅适用于N或K分度号） 1Cr18Ni9Ti 0Cr25Ni20 （适用于所有选型上热电偶）	常压	＜24S （适用于工作温度截面式）＜90S （除了变截面式）	保护管直径为 Φ16、Φ20 Φ16高铝质管 Φ20高铝质管具体要求双方协商而定
2	固定螺纹		≤10MPa
3	活动法兰		常压
4	固定法兰		≤2.5MPa
5	活络管接头式		常压
6	锥形固定螺纹式		≤30MPa
7	直形管接头式		常压
8	固定螺纹管接头式
9	活动螺纹管接头式

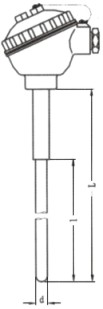

固定装置类型

插入深度L （mm）

附注

150

200

250

300

350

500

1000

1500

2000

无固定

保护管总长
L=l+150插入
深度及其保
护管材质可
按协议定货

固定螺纹

活动法兰

固定法兰

活络管接头式

锥形固定螺纹式

直形管接头式

固定螺纹管接头式

活动螺纹管接头式

保护管材质及选用

材质	使用温度	特点及用途
1Cr185Ni9Ti	-200～800	具有高温耐蚀性，通常作为一般热钢使用
304	-200～800	低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316	-200～750	低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
316L	-200～750	超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
310S	-200～1000	具有高温抗氧化性，耐腐蚀型通常作为热钢使用
GH3030	0～1100	镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用
