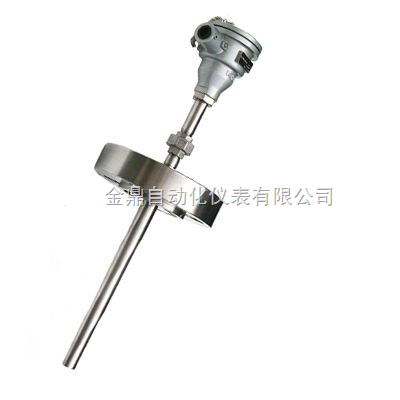

JD-WR温高压热电偶
| JD-WR高温高压热电偶(阻) |
 |
 |
| 热电偶是一种感温元件，属于接触式温度测量仪表，同温控仪表一样是工业生产中最常用的温度测温元件。其材料一般比较贵重，通常由两种不同的金属丝组成，它通过将温度信号转换成热电动势信号，把电气仪表转换成被测介质的温度。其测温原理是把两种不同成分的均质导体组成闭合回路，当两端存在温度剃度是，回路中就有电流通过，两端之间此时就有热电动势。两种不同成分的均质导体为热电极。适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。 主要技术参数 电气出口：M20x1．5,NPT1/2 连接尺寸：M20x1．5, NPT1/2 防护等级：IP65 隔爆等级：d‖BT4, d‖CT5 公称压力：15-40MPa |
| 型号及规格 |
| 型 号 | 分 度 号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规格 Lxl |
| WRNG-430 WRN2G-430 | K | 0-800 | ＜180S | 1Cr18Ni9Ti | 380x150 430x200480x250 530x300580x350 630x400680x450 |
| WREG-430 WRE2G-430 | E | 0-600 | |||
| WRNG-440 WRN2G-440 | K | 0-800 | |||
| WREG-440 WRE2G-440 | E | 0-600 |
1） 热电偶I级按协议订货；
2） 保护管其余材质按协议订货；
3） 型号430为防水式，型号440为隔爆式。
| 保护管材质及选用 |
| 材 质 | 使 用 温 度℃ | 特 点 及 用 途 |
| 1Cr18Ni9Ti | -200—800 | 具有高温耐蚀性，通常为一般耐热钢使用 |
| 304 | -200—800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200—750 | 低碳含量，具有良好耐晶间通常作为耐热钢使用 |
| 316L | -200—750 | 超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用 |
| 310S | -200—1000 | 具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| GH3030 | 0—1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
注：“t”为感温元件实测温度，对于铂电阻和铜电阻则为感温元件实测温度的绝对值。
公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
热电偶绝缘电阻：
常温绝缘电阻的试验电压为直流500V。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106Kpa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积不小于100兆欧·米，
即：Rr·L≥100MΩm L＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L-热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ。
热电阻绝缘电阻：
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80%，常温绝缘电阻值应不小于100 MΩ。
